Горизонтально направленное бурение

ООО «Сибирские трубопроводные системы» производит комплекс строительно-монтажных работ как открытым способом, так и методом горизонтально направленного бурения (ГНБ).

Наши специализированные бригады имеют большой опыт работы и регулярно проходят курсы повышения квалификации по технологии ГНБ.

Для обеспечения работоспособности оборудования мы создали крепкую материально-техническую базу, поэтому уверены в качестве и надежности своей техники. На складе имеются все необходимые запасные части, установки ГНБ, а штат слесарей прошел обучение по ремонту техники ГНБ.





Горизонтально направленное бурение (ГНБ) - бестраншейный метод прокладки подземных коммуникаций:

  • Трубопроводов
  • Водопроводов
  • Газопроводов
  • Напорной и самотечной канализации
  • Ливневой канализации
  • Дренажной системы
  • Футляров для кабелей связи

Также применяется при устройстве колодцев, скважин, для закрепления сводов подземных сооружений и реконструкции трубопроводов (замена изношенных коммуникаций новыми трубами или увеличение диаметра трубопровода).

Это высокотехнологичный и самый современный метод производства подземных работ, который минимизирует ущерб окружающей среде, не допускает обрушения грунта и позволяет быстро подвести коммуникации там, где невозможно рытье траншей, например, под рекой или зданием.

При горизонтально направленном бурении возможно управление прокола грунта по вертикали и горизонтали, поэтому можно обходить различные подземные препятствия или избегать повреждения других коммуникаций на рабочей площадке.



Преимущества эксплуатации

ГНБ позволяет осуществлять бестраншейную прокладку коммуникаций:

  • под действующими автомобильными и железнодорожными путями;
  • в условиях плотной жилищной застройки городов без вскрытия асфальтобетонного покрытия;
  • на территории промышленных предприятий без остановки производства;
  • под естественными препятствиями: реки, овраги, озера, плывуны, болота;
  • в специфических грунтах (скальные породы, плавуны и пр.);
  • под лесными массивами или в городских парках без вскрытия почвенно-растительного слоя.

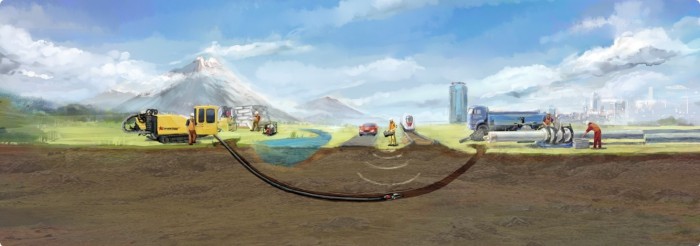

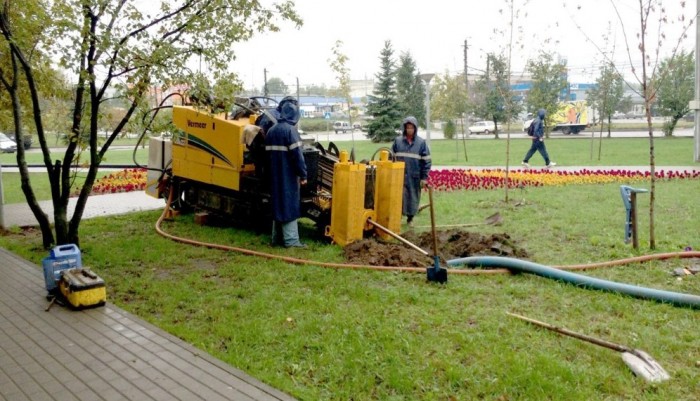

Как происходит горизонтально направленное бурение

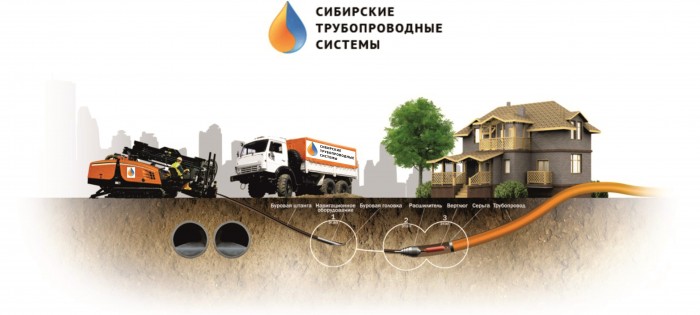

Технология горизонтально направленного бурения предполагает три последовательных этапа работы:

  1. бурение пилотной скважины;
  2. расширение скважины;
  3. затягивание трубопровода в скважину.

Перед началом работ изучают свойства и состав грунта, определяют расположение существующих подземных коммуникаций. Затем выборочно зондируют грунты и шурфят места пересечений трассы бурения с существующими коммуникациями.

Монтажные работы выполняются на ограниченных по размерам площадках и не требуют особых условий и приготовлений. Потому что буровой комплекс – это всего одна установка с двумя модулями: буровой инструмент и узел приготовления бурового раствора. Техника мобильна, автономна и легко транспортируется на любое расстояние к месту проведения работ.

Первый этап - прокладка чернового (пилотного) канала

Первичная скважина создается составной штангой с поворотной буровой головкой на конце. Это позволяет менять направление бурения по вертикали и горизонтали, а локационная головка не допускает отклонение от проектной трассы. Точность – 99,9% от глубины. Например, на глубине 10 м погрешность не более ±1см.

Первый этап завершается, как только буровая головка выходит в заданной проектом точке.

Второй этап – последовательное расширение чернового канала

На место буровой головки устанавливается специальный расширительный инструмент – риммер. Установка ГНБ на этом этапе работает на обратное усилие и протягивает расширитель к себе.

Диаметр скважины должен превышать диаметр трубопровода на 25-30%, чтобы исключить проблемы при протягивании.

Третий этап – протяжка трубы

Буровую штангу возвращают к точке выхода, к ней присоединяют трубу и затягивают в канал по подготовленной проектной траектории.



Отличие ГНБ от траншейной прокладки коммуникаций

ГОРИЗОНТАЛЬНО НАПРАВЛЕННОЕ БУРЕНИЕ ТРАДИЦИОННЫЙ ТРАНШЕЙНЫЙ МЕТОД
Сокращение времени работ и стоимости строительства (в 1,5-2 раза) Большие ресурсные и временные затраты
Все стадии бестраншейной прокладки коммуникаций выполняет одна установка ГНБ Большое количество привлекаемой тяжелой техники и рабочих
Возможен монтаж коммуникаций под естественными препятствиями (реки, овраги, озера, болота) и в специфических грунтах (скальные породы, плавуны) Невозможно или технически сложно и ресурсозатратно.
Проведение работ под действующими автомобильными и железнодорожными путями без перекрытия движения, а также на территории промышленных предприятий без остановки производства Большой объем организационно-технических согласований перед началом работ в связи с необходимостью остановки движения всех видов наземного транспорта, перекрытия автомобильных и железных дорог
Техногенное воздействия на флору и фауну исключено. Работы проходят без нарушения уличного покрытия или природного ландшафта Затраты на восстановление поврежденных участков автомобильных и железных дорог, предметов городской инфраструктуры, зеленых насаждений и сельскохозяйственных угодий
Не требуется усиление фундаментов зданий и сооружений Большие объемы подготовительных работ из-за риска обрушения грунта



Технические характеристики
Длина прокладки 0-200 м
Диаметр прокола 25-710 мм
Максимальная глубина прокола 25,6 м
Максимальный угол прокола 40°
Температура окружающей среды, при которой возможно бурение -30°С +50°С
Скорость прокладки До 400 м/день
Точность До 3 см
